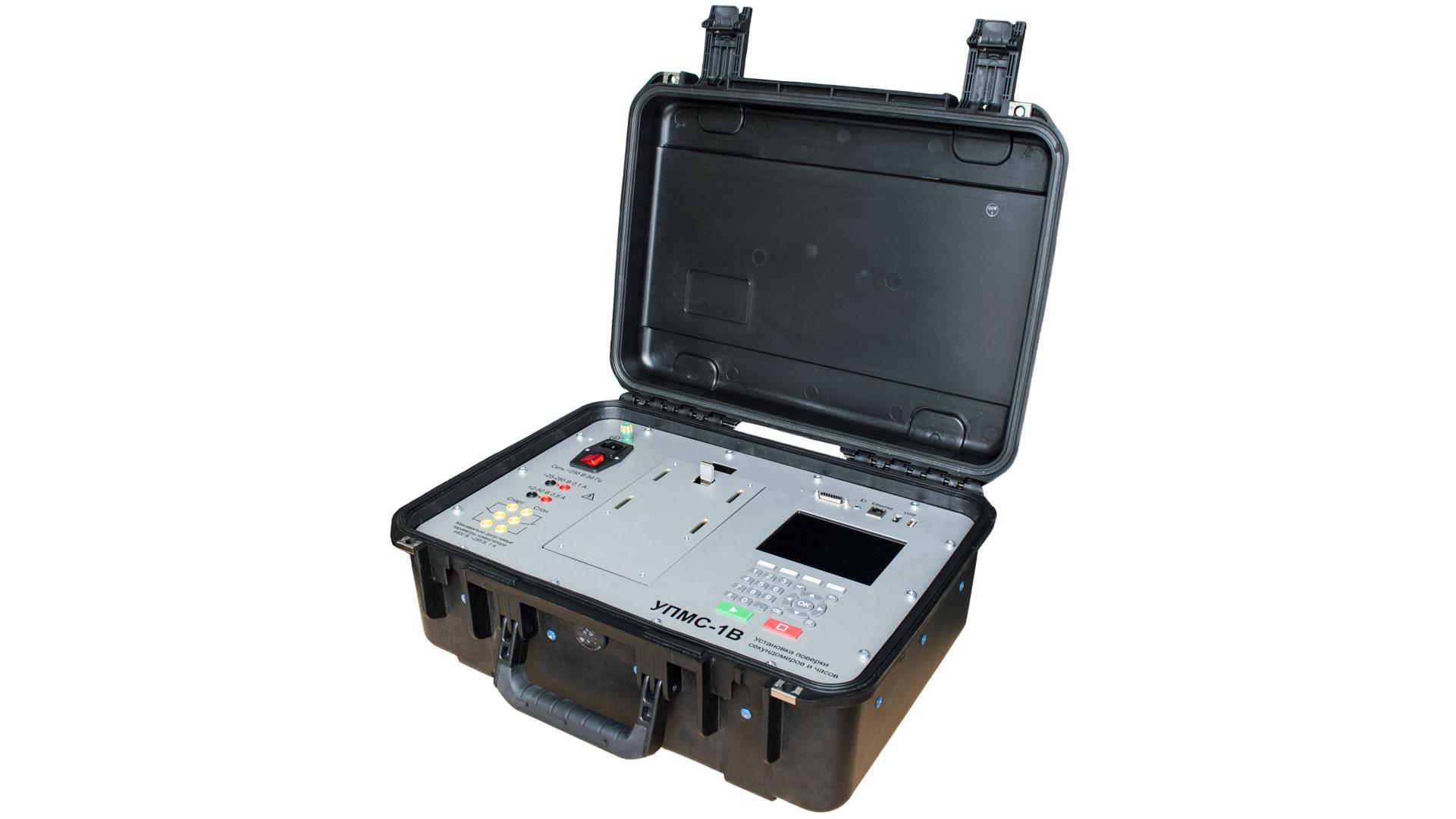

Установка для поверки секундомеров
УПМС-1В
Назначение
УПМС-1В предназначена для поверки механических, электрических и электронных секундомеров с механическим и электрическим запуском, часов, в т.ч. авиационных.
Установка позволяет проводить поверку в соответствии:
- ГОСТ 8.423-81 Секундомеры механические. Методы и средства поверки;
- ГОСТ 8.286-78 Секундомеры электрические. Методы и средства поверки;
- АИЖ2.813.001 МП Секундомеры механические. Методика поверки;
- МП 80-262-2004 Часы авиационные АЧС-1, АЧС-1М. Методика поверки.
Указанный перечень документов не является исчерпывающим, установка позволяет проводить поверку практически всех существующих на рынке секундомеров и часов, для которых выполняются требования Государственной поверочной схемы для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621.
Преимущества
- автоматизирован процесс поверки секундомеров (механических – в вертикальном и горизонтальном положениях) и часов;
- быстрая проверка и настройка точности хода механических часов и секундомеров;
- хранение и просмотр результатов измерений, включая снимки показаний поверяемых приборов в заданных точках, с возможностью их переноса на компьютер или внешний накопитель;
- печать протоколов поверки (при подключении к компьютеру с принтером);
- исполнение в ударопрочном, пыле- и влагозащищенном кейсе, может использоваться в составе мобильной лаборатории.
Описание работы
При поверке механических секундомеров установка УПМС-1В позволяет задать длительность двух временных интервалов поверки. Автоматизированный цикл поверки установкой УПМС-1В заключается в запуске секундомеров и их остановке с фотофиксацией секундомера после остановки. Указанный цикл установка повторяет до девяти раз для каждого временного интервала, для вертикального и горизонтального положения секундомера. Поворот платформы из горизонтального положения в вертикальное и обратно осуществляется установкой автоматически.
При поверке секундомеров и часов с электрическим запуском установка позволяет собрать электрическую схему, соответствующую типу поверяемого средства измерения. В составе установки имеются источники постоянного до 50В и переменного до 270В напряжений и два электронных реле с переключающей группой контактов. Результат испытания может фиксироваться на фотографии.
При поверке часов установка УПМС-1В осуществляет фотофиксацию положения стрелок и циферблата часов через заданные интервалы времени.
Установка УПМС-1В с помощью микрофона позволяет измерять период колебания маятника механических часов и секундомеров. Указанная функция позволяет проводить настройку точности хода часов и секундомеров или предварительную проверку точности хода до запуска длительного цикла поверки.
| Диапазон воспроизведений длительности интервалов времени, с: - для электронных и электрических секундомеров с электрическим запуском - для механических, электрических и электронных секундомеров с механическим запуском - для часов |
от 2∙10-4 до 4∙105 от 5 до 4∙105 от 5 до 1209600 |
| Дискретность установки интервалов времени, с | 1∙10-4 |
| Пределы допускаемой относительной погрешности частоты опорного генератора δоп 10 МГц в течение 1 года | ±1,3∙10-6 |
| Пределы допускаемой абсолютной погрешности воспроизведений длительности интервалов времени, с: - при поверке электронных и электрических секундомеров с электрическим запуском1 - при поверке механических, электрических и электронных секундомеров с механическим запуском - для часов |
±(50∙10-6+Тинт∙|δоп|)* ±(6∙10-3+Тинт∙|δоп|) ±(1,5+Тинт∙|δоп|) |
| Диапазон воспроизведений напряжения постоянного тока, В | от 2 до 50 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, % | ±2 |
| Диапазон воспроизведений напряжения переменного тока, В | от 25 до 270 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока, % | ±1 |
| Пределы допускаемой относительной погрешности воспроизведений частоты 50 Гц | ±2·10-6 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 253 от 47 до 63 |
| Потребляемая мощность, Вт, не более | 100 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа |
от +5 до +40 80 от 60 до 105,2 |
| Средняя наработка на отказ, ч, не менее | 15000 |
| Срок службы, лет, не менее | 15 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 507×394×200 |
| Масса, кг, не более | 14 |
