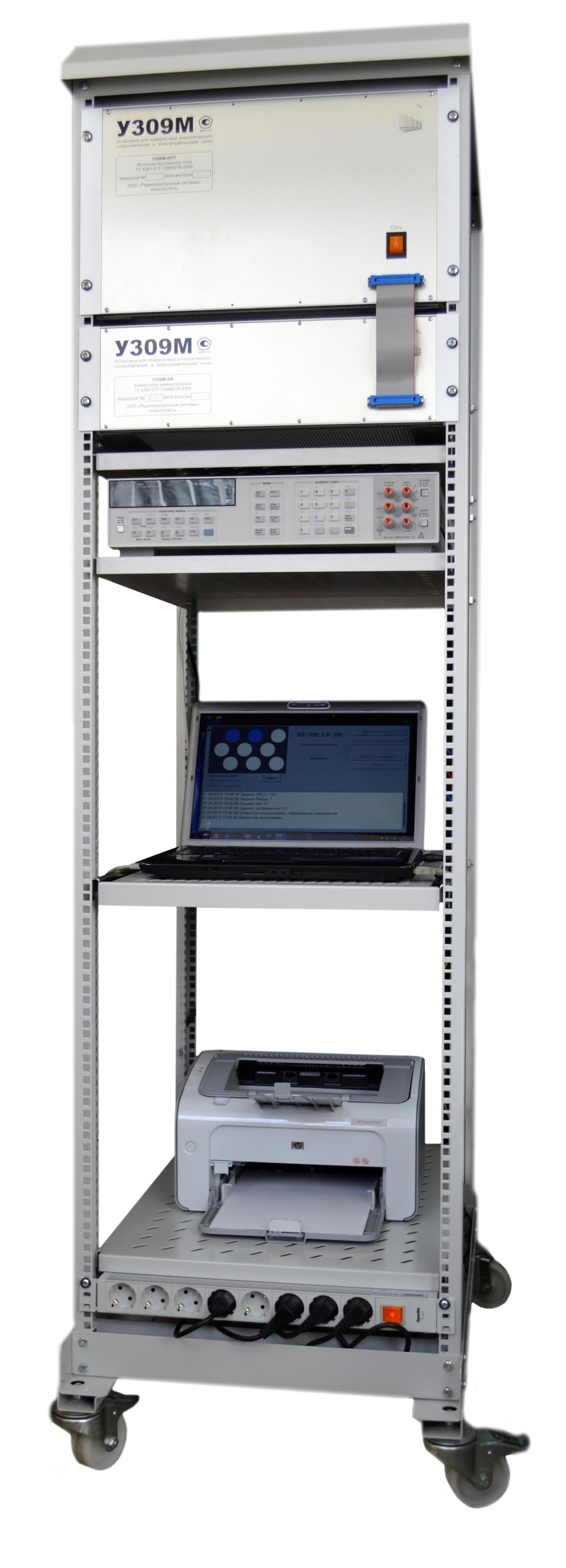

Установка для поверки мер электрического сопротивления и ЭДС
У309М
Назначение
Установка У309М предназначена для поверки однозначных мер электрического сопротивления (катушек электрического сопротивления и других), многозначных мер электрического сопротивления (магазинов электрического сопротивления и других) и мер электродвижущей силы (нормальных элементов, ИОН и других).
Особенности
- Установка обеспечивает измерение действительного значения ЭДС меры ЭДС методом сличения с эталонной мерой ЭДС по дифференциальной схеме с использованием в качестве компаратора цифрового мультиметра.
- Установка обеспечивает измерение действительного значение сопротивления ОМЭС путем косвенных измерений с помощью компаратора напряжений. В качестве компаратора напряжений используется цифровой мультиметр.
- Установка обеспечивает измерение действительного значение сопротивления ММЭС методом прямых измерений цифровым мультиметром.
*
ОМЭС – однозначные меры электрического сопротивления (катушки электрического сопротивления и другие)
ММЭС – многозначные меры электрического сопротивления (магазины электрического сопротивления и другие)
Меры ЭДС – меры электродвижущей силы (нормальные элементы, ИОН и другие)
Запись в реестре Федерального информационного фонда по обеспечению единства измерений
- Диапазон измерения напряжения 0–1000 В
- Диапазон измерения электрических сопротивлений при поверке ММЭС*
- Диапазон генерирования напряжений 0–200 В
Относительная нестабильность поддержания напряжения постоянного тока для диапазонов не более
| 2–3 В | 0,0004 % |
| 3–7 В | 0,00014 % |
| 7–70 В | 0,00007 % |
| 70–200 В | 0,00003 % |
- Диапазон генерирования силы тока 0–18 А
- Относительная нестабильность поддержания силы тока не более 0,001 %
- Относительная погрешность при поверке мер ЭДС* не более 0,7 мкВ
| Относительная погрешность при поверке ОМЭС* для диапазонов, Ом | % |
|---|---|
| 0,001–0,005 | ±0,0006 |
| 0,005–0,05 | ±0,0004 |
| 0,05–0,5 | ±0,0003 |
| 0,5–5 | ±0,0002 |
| 5–50 | ±0,00015 |
| 50–500 | ±0,00007 |
| 500–50 000 | ±0,000035 |
| 50 000–100 000 | ±0,000015 |
| Относительная погрешность при поверке ММЭС* для диапазонов | % (Rпоказ – измеряемое сопротивление, Ом) |
|---|---|
| (0–12) Ом | ±10-4∙(18,2+5 10/Rпоказ) |
| (0–120) Ом | ±10-4∙(15,2+5 102/Rпоказ) |
| (0–1,2) кОм | ±10-4∙(13,2+0,4 103/Rпоказ) |
| (0–12) кОм | ±10-4∙(13,2+0,4 104/Rпоказ) |
| (0–120) кОм | ±10-4∙(13,2+0,4 105/Rпоказ) |
| (0–1,2) МОм | ±10-4∙(18,2+1,3 106/Rпоказ) |
| (0–12) МОм | ±10-4∙(53,2+5,4 107/Rпоказ) |
| (0–120) МОм | ±10-4∙(503,2+34 108/Rпоказ) |

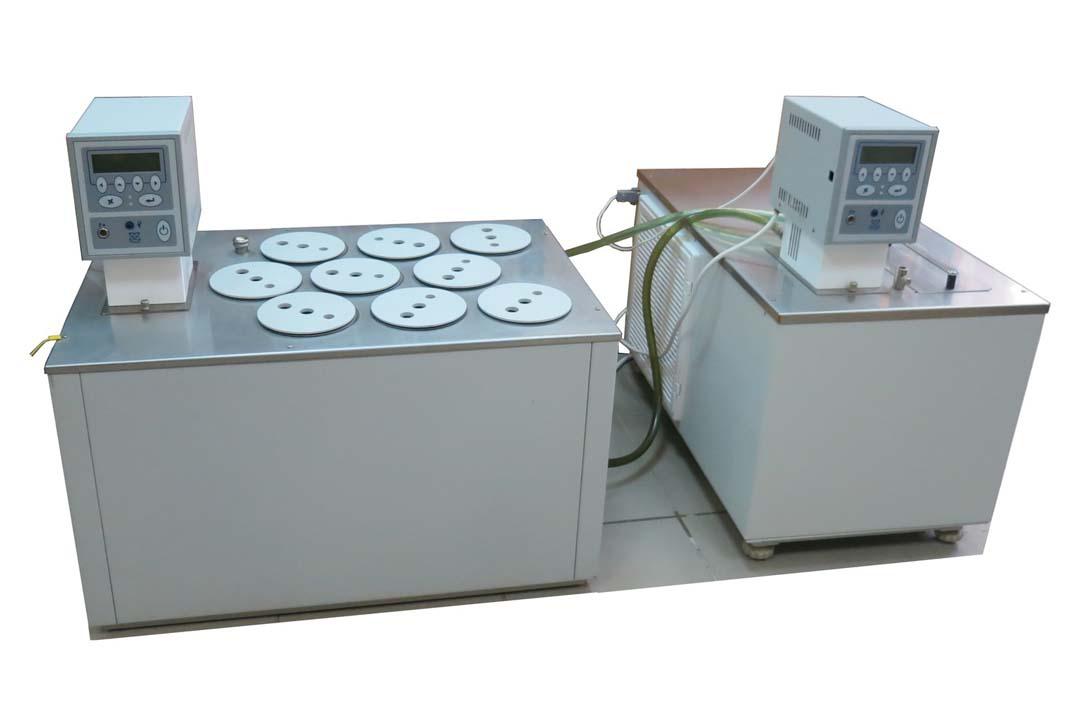

- Нестабильность температуры в ванне термостата не более ±0,1°
- Напряжение питания (220±22) В, (50±0,5) Гц
- Потребляемая мощность не более 7500 ВА
- Диапазон рабочих температур 18–28 °С
- Масса не более 250 кг
- Габаритные размеры стойки с оборудованием (ширина×глубина×высота) 520×800×1830 мм
- Габаритные размеры подвижной платформы с оборудованием (ширина×глубина×высота) не более 1400×750×1240 мм
- Средний срок службы не менее 10 лет
*
ОМЭС – однозначные меры электрического сопротивления (катушки электрического сопротивления и другие)
ММЭС – многозначные меры электрического сопротивления (магазины электрического сопротивления и другие)
Меры ЭДС – меры электродвижущей силы (нормальные элементы, ИОН и другие)
