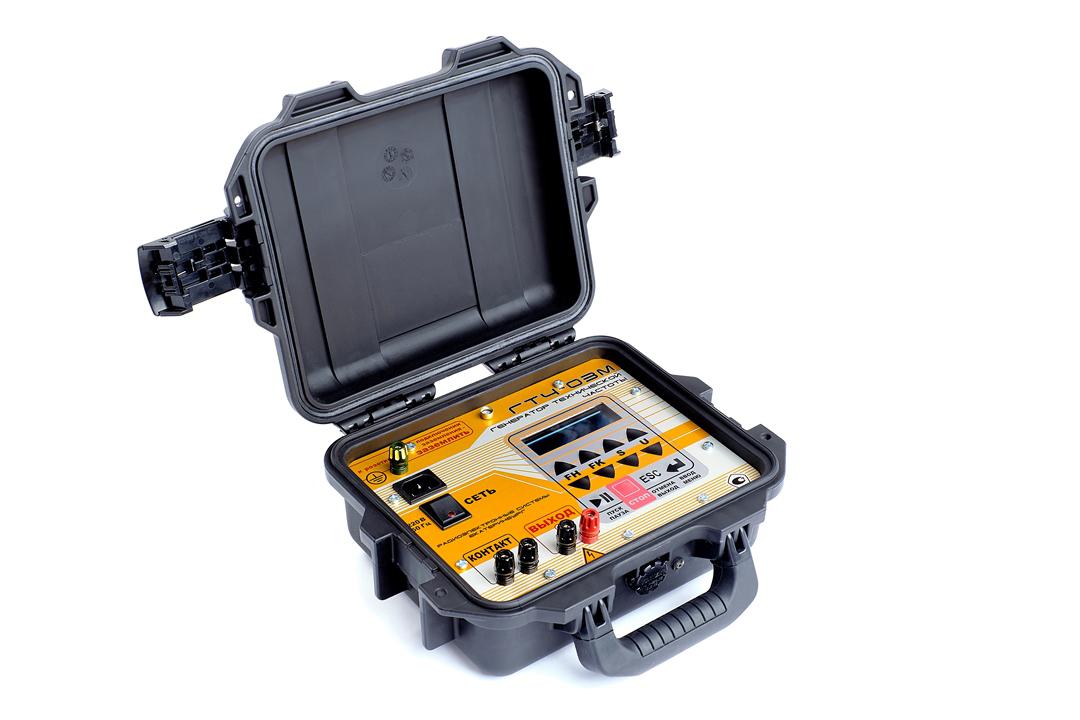

Генератор технической частоты

ГТЧ-03М

48435-11

Скачать описание

Назначение

Генератор ГТЧ-03М предназначен для наладки и технического обслуживания устройств релейной защиты и противоаварийной автоматики (включая аппаратуру автоматической частотной разгрузки АЧР) на электроподстанциях.

Преимущества

Автоматизированная фиксация частот срабатывания при снижении и повышении частоты
Автоматизированное измерение времени срабатывания реле и реле времени (до 1 минуты)
Диапазон рабочих температур −20 – 50 °C
Межповерочный интервал 3 года
Легкий, компактный

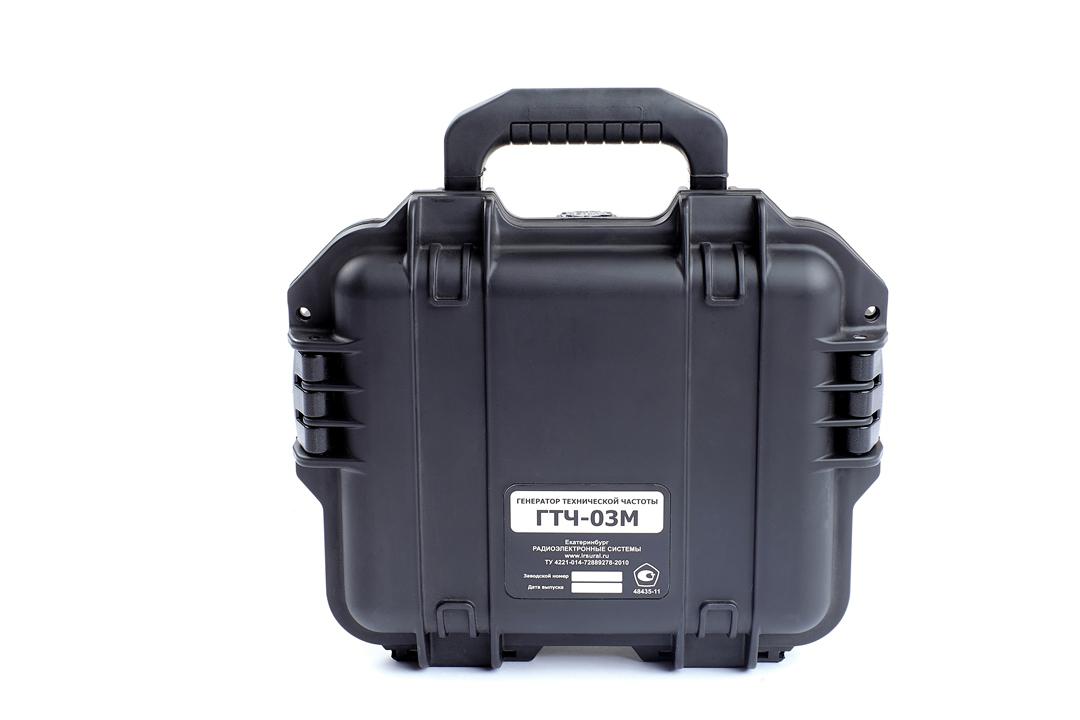

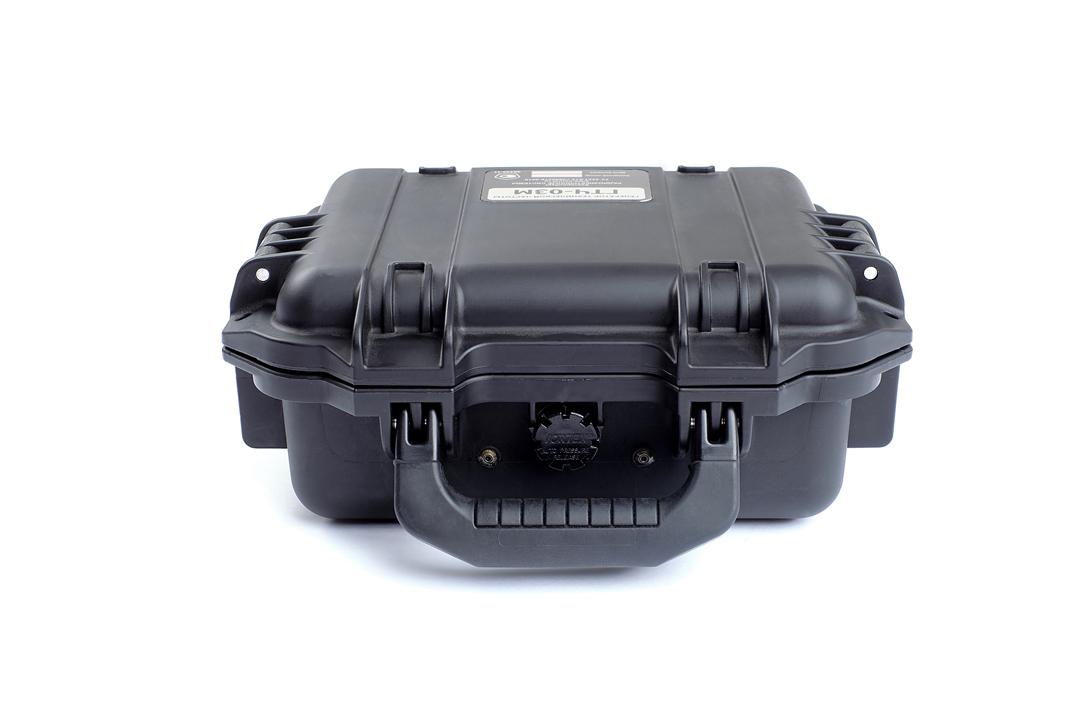

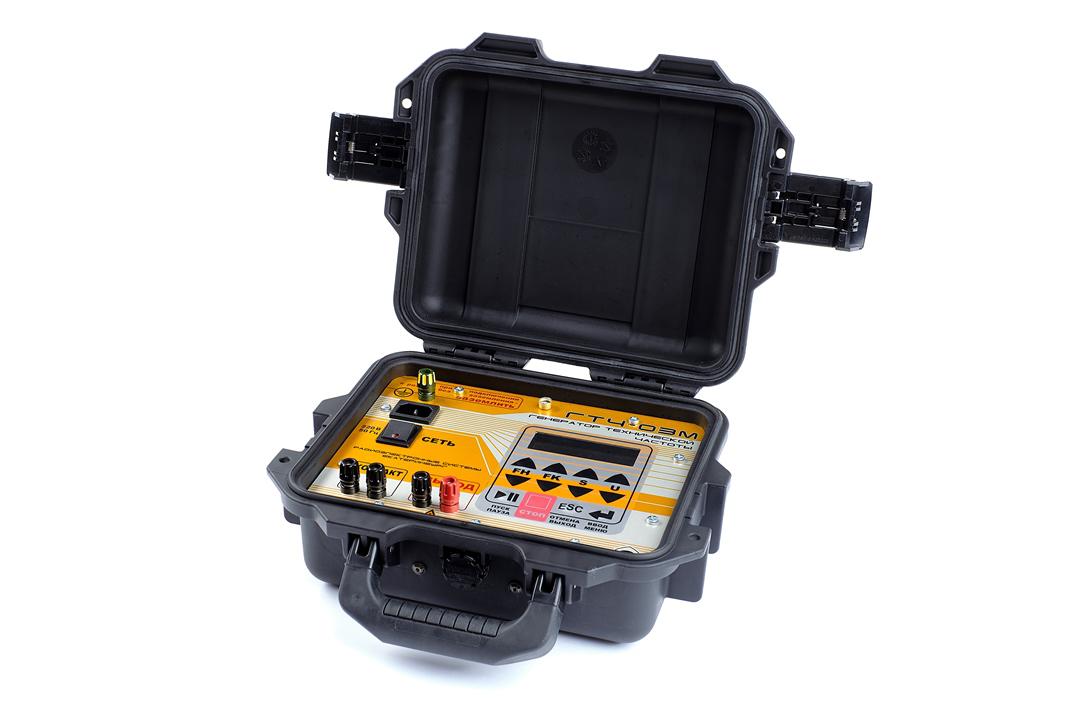

Брызгозащитный ударопрочный корпус-чемодан.

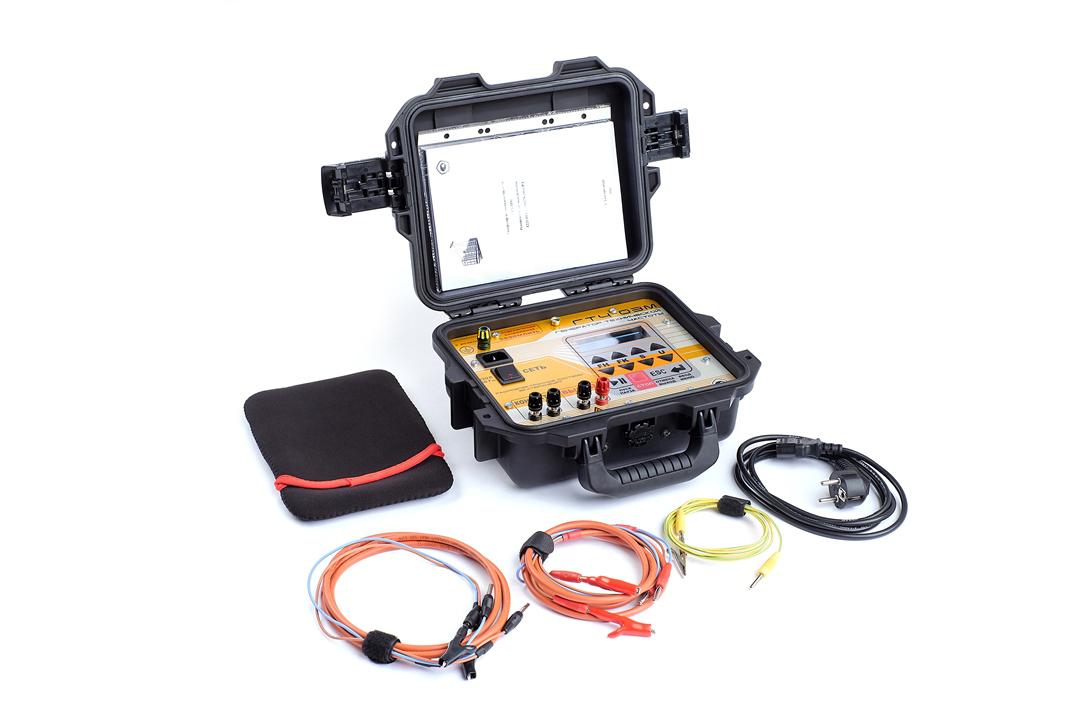

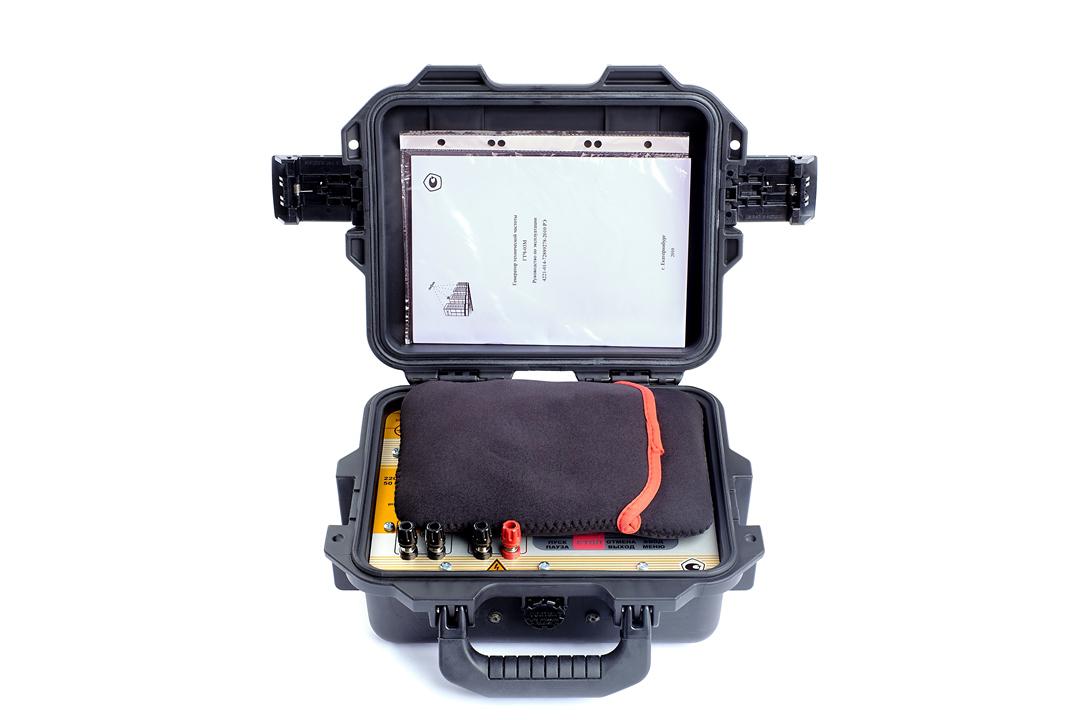

Комплектуется высококачественными силиконовыми проводами с изолированными клеммами и зажимами типа «крокодил»
Гарантия 3 года

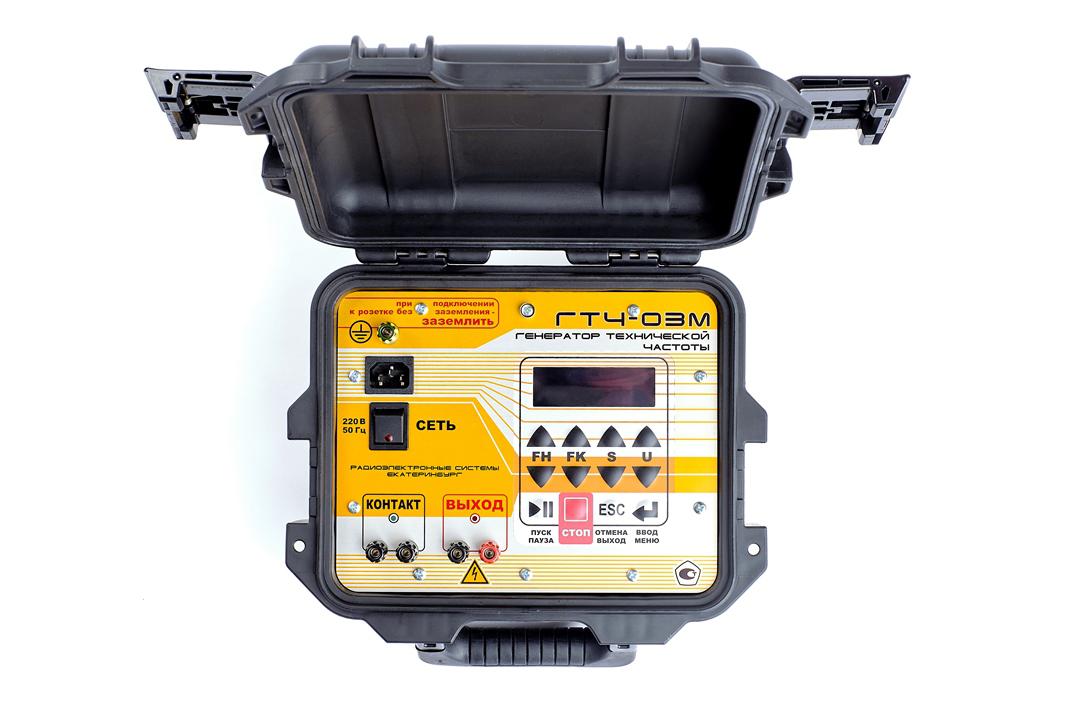

Описание работы

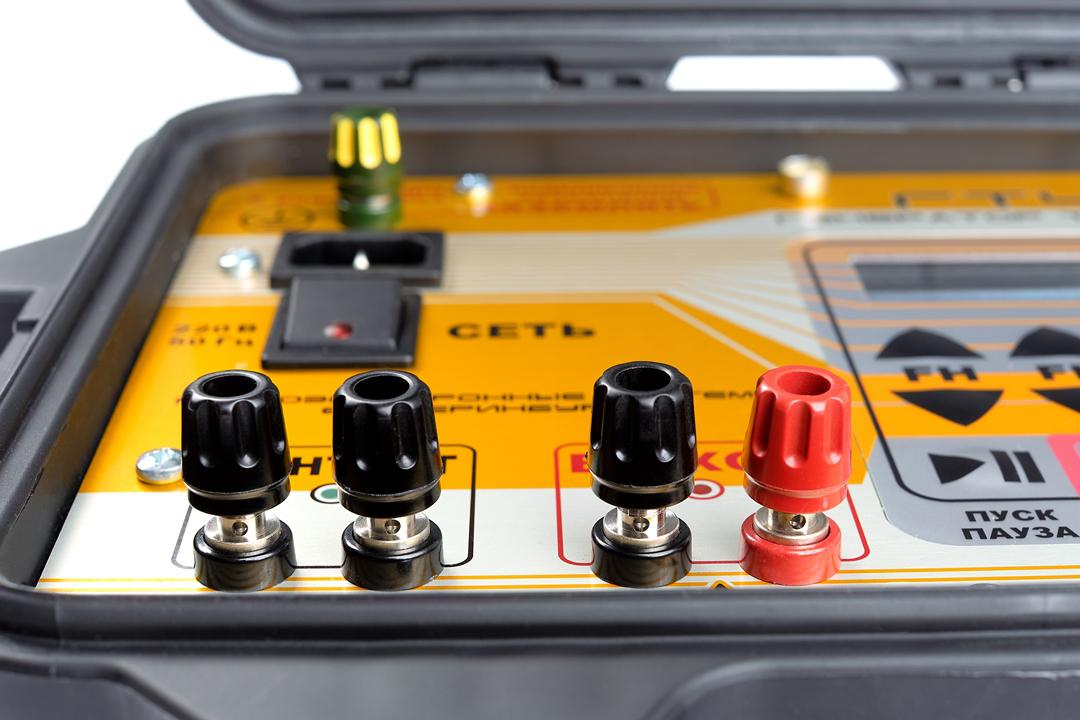

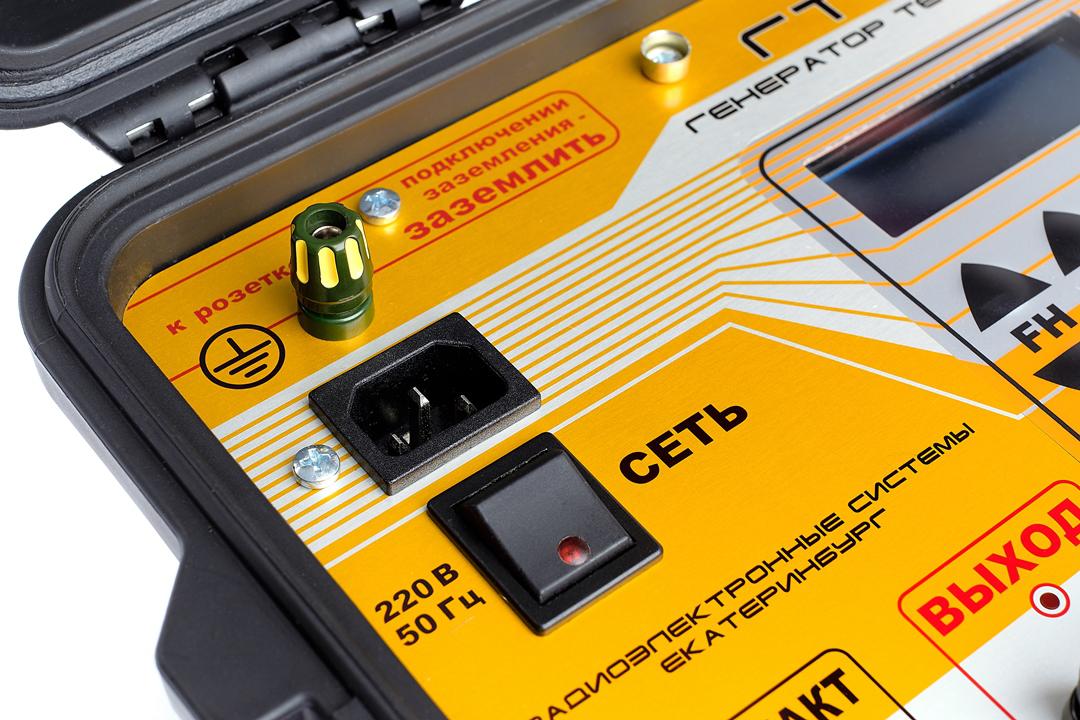

Генератор технической частоты ГТЧ-03М позволяет в автоматизированном режиме проводить проверку реле частоты. Оператор устанавливает начальное и конечное значение частоты генерируемого напряжения и амплитуду, а также скорость изменения частоты. Клеммы «Контакт» подключаются к контактам испытываемого реле. После запуска происходит изменение частоты от начального значения до конечного с установленной скоростью изменения частоты. При этом через клеммы «Контакт» генератор ГТЧ-03М определяет момент срабатывания реле частоты. После этого частота изменяется с установленной скоростью от конечной до начальной и определяется частота, на которой происходит срабатывание реле.

Вторым этапом генератор ГТЧ-03М производит резкое изменение частоты от начальной к конечной и производит измерение времени, через которое происходит срабатывание реле частоты. Далее производится измерение времени срабатывания реле частоты при изменении частоты от конечной к начальной. После завершения измерений на экране ГТЧ-03М выводятся результаты четырех измерений.

Диапазон регулирования напряжения выходного сигнала 30–220 В
Относительная погрешность напряжения выходного сигнала не более ±1 %
Диапазон генерируемых частот 45–55 Гц
Шаг установки частоты 0,01 Гц
Скорость изменения частоты 0,01–10 Гц/с
Долговременная нестабильность частоты не более ±5∙10^–4 Гц
Диапазон регулирования напряжения постоянного тока 30–300 В
Относительная погрешность напряжения постоянного тока не более ±2 %
Максимальная выходная мощность 80 Вт
Коэффициент нелинейных искажений выходного сигнала не более 2%
Генератор обеспечивает измерение частоты срабатывания и времени срабатывания поверяемого реле частоты
Время установления рабочего режима 1,5 мин.
Напряжение питания 220±22 В, 50±5 Гц
Потребляемая мощность не более 200 ВА
Диапазон рабочих температур −20–50 °C
Габаритные размеры (длина×ширина×высота) не более 300×250×125 мм
Средняя наработка на отказ не менее 40 000 часов
Срок службы до списания не менее 10 лет
