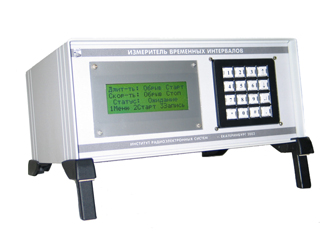

Измеритель временных интервалов ИВА-2Б
По заказу ФГУП "Завод №9" нами разработан измеритель временных интервалов "Ива-2".
1.Назначение
- Хронометр "Ива-2" предназначен для измерения интервалов времени до 10 секунд с точностью до 0,5 микросекунды.
- Хронометр "Ива-2" предназначен для работы с датчиками контактной блокировки и датчиками фотоэлектронной блокировки.
- Хронометр "Ива-2" является источником питания для датчиков контактной блокировки.
2. Технические характеристики
- Электрическое питание хронометра "Ива-2" осуществляется от сети переменного тока напряжением 90 - 264 В частотой 47 - 440 Гц или от источника постоянного тока напряжением 120 - 370 В.
- Диапазон измерений от 1 микросекунды до 10 секунд.
- Диапазон показаний от 1 микросекунды до 10 секунд.
- Дискретность измерения 0,5 микросекунды.
- Значение допустимой погрешности не хуже 0,5 мкс.
- Питание датчиков контактной блокировки осуществляется напряжением 12 В постоянного тока.
- Имеется индикация целостности датчиков контактной блокировки как в режиме "ОЖИДАНИЕ", так и в режиме "ИЗМЕРЕНИЕ".
- Запуск хронометра осуществляется подачей сигнала с датчика контактной или фотоэлектронной блокировки на входы "СЕТКА СТАРТ" и вход "СТАРТ ФЭБ" соответственно.
- Остановка хронометра осуществляется подачей сигнала с датчика контактной или фотоэлектронной блокировки на входы "СЕТКА СТОП" и вход "СТОП ФЭБ" соответственно.
- Возможен запуск и остановка хронометра от возрастающего или спадающего фронта сигнала, а также их комбинаций для входов ФЭБ.
- Обеспечивается работа хронометра от сигналов согласующего устройства фотоэлектронной блокировки "ФЭБ-5" или дискретных сигналов с высоким уровнем 5 В и низким уровнем 0 В, полученных от других приборов (в том числе от подобного хронометра).
- На всех типах датчиков предусмотрена задержка включения режима измерения хронометра на время от 1 миллисекунды до 1 секунды с шагом 1 миллисекунда.
- Имеется возможность проверки работоспособности хронометра калибровочным сигналом от независимого встроенного генератора импульсом длительностью 20 миллисекунд.
- В хронометре имеется транзитный выход (разъемы "ВЫХОД СТАРТ" и "ВЫХОД СТОП") для подключения внешних измерительных приборов.
- Масса хронометра "Ива-2" не превышает 1,5 кг.
- Габаритные размеры "Ива-2" с выступающими частями не превышают: высота, 145 мм, ширина 225 мм, глубина 200 мм.
- Потребляемая "Ива-2" мощность не превышает 20 Вт.
- Средняя наработка на отказ "Ива-2" не менее 10 000 часов в нормальных условиях.
- Гарантийный срок эксплуатации 1 год.
